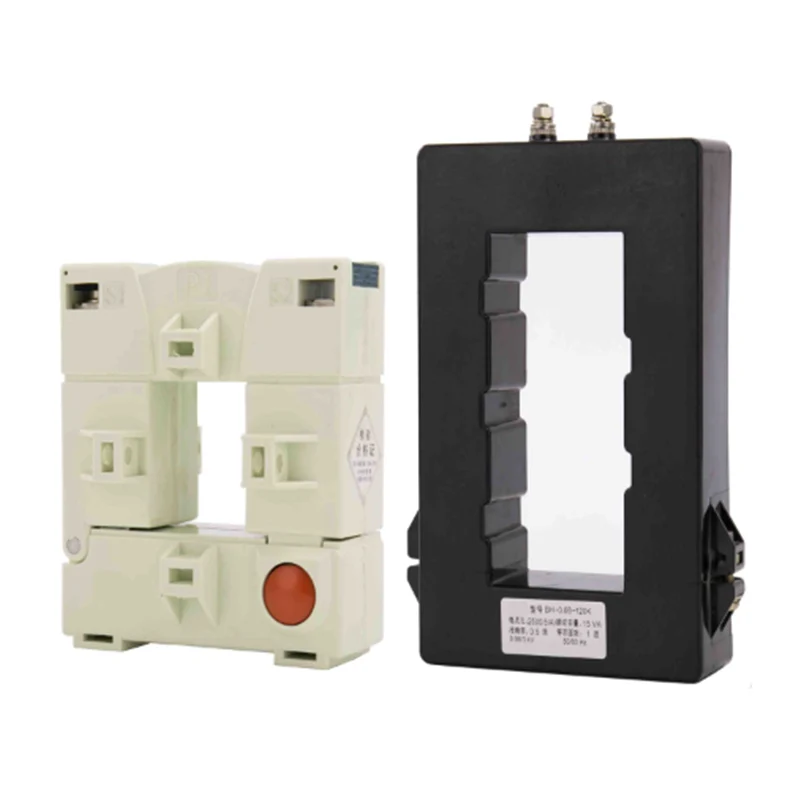

BH- 0,66 Transformers de courant de série K

Les transformateurs de courant BH- 0.66 de la série K sont le type de CT à noyau divisé. Principalement utilisé pour les applications de câble ou de barre de bus, et pour la mesure et la surveillance actuelles. La conception du noyau fendu lui permet d'être ouverte, installée et fermée sans déconnecter le circuit auquel il est attaché. Remarque: Veuillez garder à l'esprit que l'enroulement secondaire en circuit ouvert est strictement interdit lors de l'installation CT, pour éviter d'endommager le CT ainsi que des blessures et des accidents.

envoyer une demande

Description du produit

Les transformateurs de courant BH- 0,66 série K ouvrent le transformateur de courant de type, et sont principalement utilisés dans la barre de câble ou de bus, utilisé comme mesure et surveillance du courant et assemblé dans une situation d'alimentation.

Remarque: L'assemblage du transformateur de courant, il interdit les deux ouverts, afin d'éviter d'endommager le transformateur actuel et d'éviter l'équipement ou l'accident de blessure.

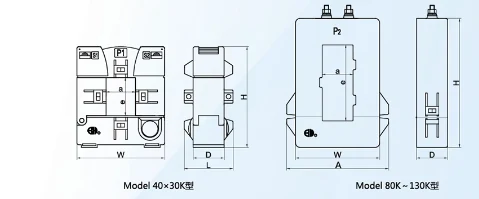

Spécifications et dimensions

Modèle	Dimension de contour (mm)						Dimension de fenêtre (mm)
Modèle	A	W	B	H	D	L	a	e
40X30K		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

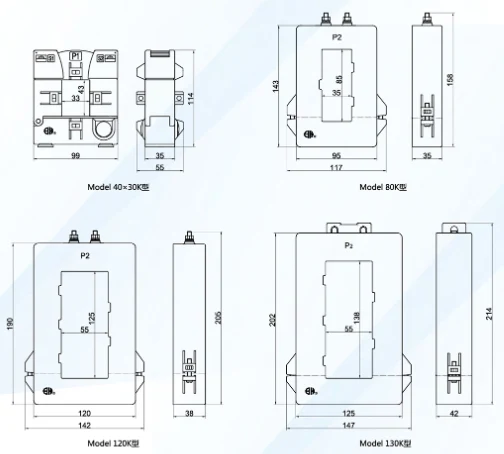

Diagramme

Paramètres techniques

Modèle		40X30K	80K	120k	130k
Classe de précision		0,5 1	0,5 1 2	0,5 1	0,5 1
Courant primaire / secondaire Courant (a)		(VA) Fardeau nominal (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Sélection de l'ouverture

Section (M㎡) Nombre de Fils de base		16	25	35	50	70	95	120	150	185	240
1Core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2 cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2 cores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3 cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3 cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3 + 1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3 + 1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
