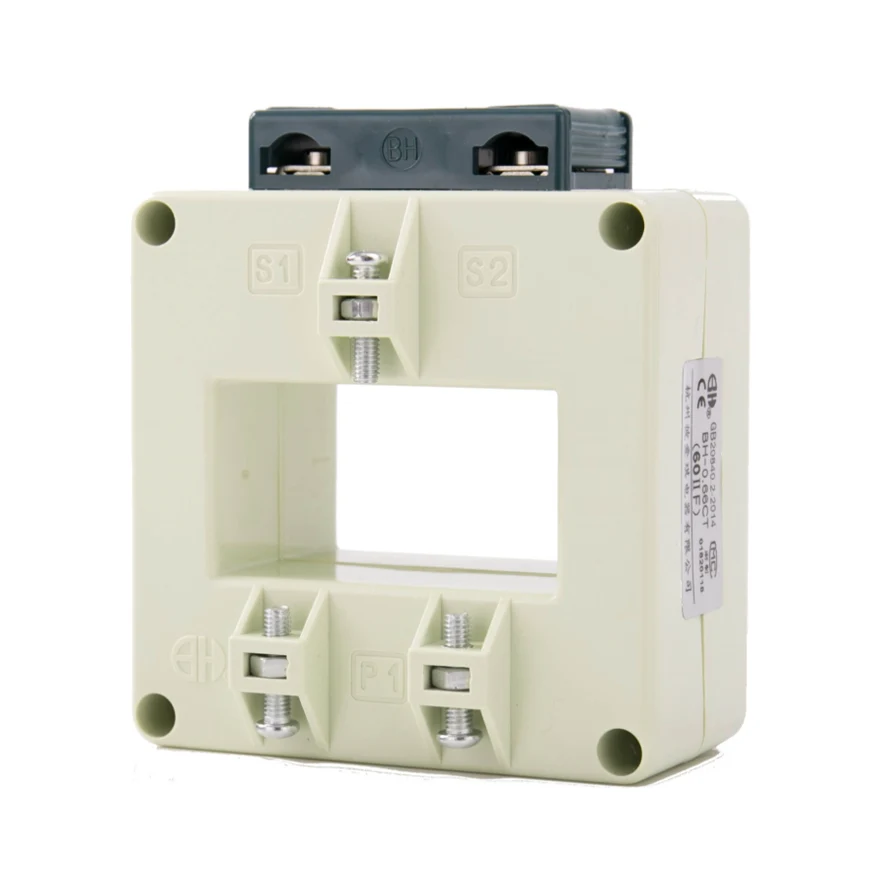

Les transformateurs de courant BH-0.66 Series F sont des instruments de précision conçus pour une mesure et une surveillance précises des courants électriques dans diverses applications industrielles. Ces transformateurs actuels sont construits avec des matériaux de haute qualité et des technologies avancées pour assurer des performances fiables et une durabilité à long terme.
. High Précision: les transformateurs de courant BH-0.66 Series F offrent une grande précision dans la mesure actuelle, ce qui les rend adaptés aux applications critiques où la précision est essentielle.
. Plage à l'échelle: ces transformateurs actuels ont une large plage de mesure, ce qui leur permet d'être utilisé dans divers systèmes électriques avec différents niveaux de courant.
.Chumpact Design: La conception compacte et légère des transformateurs de courant BH-0.66 Series F les rend faciles à installer et à intégrer dans les systèmes existants.
.
Normes de sécurité: les transformateurs de courant BH-0.66 Series F sont conformes aux normes de sécurité internationales, assurant un fonctionnement sûr dans les environnements industriels.
Un produit breveté.
Combiné et amélioré les caractéristiques de la série I et II. Pour une meilleure structure, une installation et un câblage plus faciles.

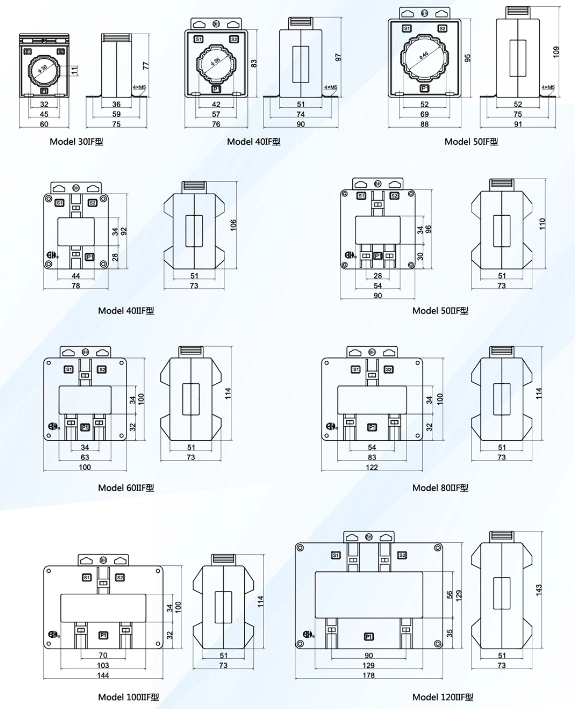

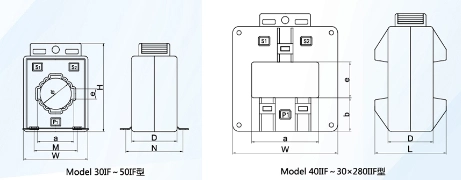

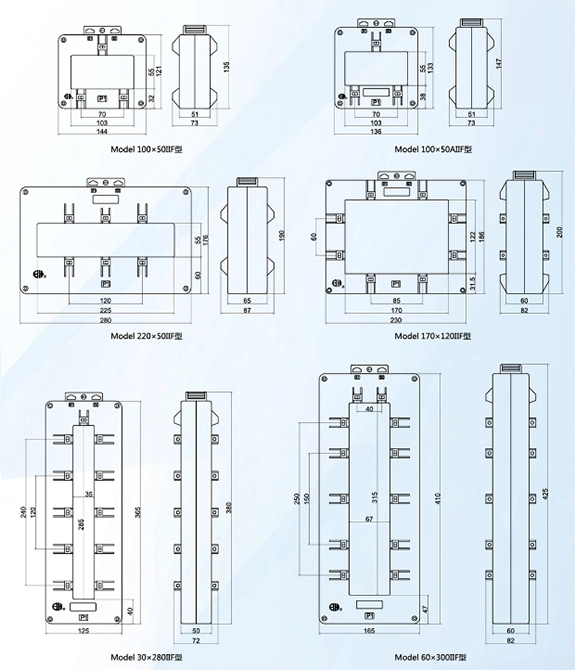

| Modèle | Dimension de contour (mm) | Dimension de fenêtre (mm) | Dimension installionale (mm) | Installation methée | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A b e g | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Modèle | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| Diamètre du câble | Φ30 | Φ36 | Φ46 | ||||||
| Max Bushar Taille / Qté | 30x10 / 1 | 40x10 / 1 | 50x10 / 1 | 40x10 / 1-2 | 50x10 / 1-2 | 60x10 / 1-2 | 80x10 / 1-2 | 100x10 / 1-2 | |
| Classe de précision | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Courant primaire / secondaire Courant (a) |
Fardeau nominal (VA) | ||||||||
| 15 | 5 | 25 (5) | 2,5 (5) | ||||||
| 20 | 2,5 (4) | 2,5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
