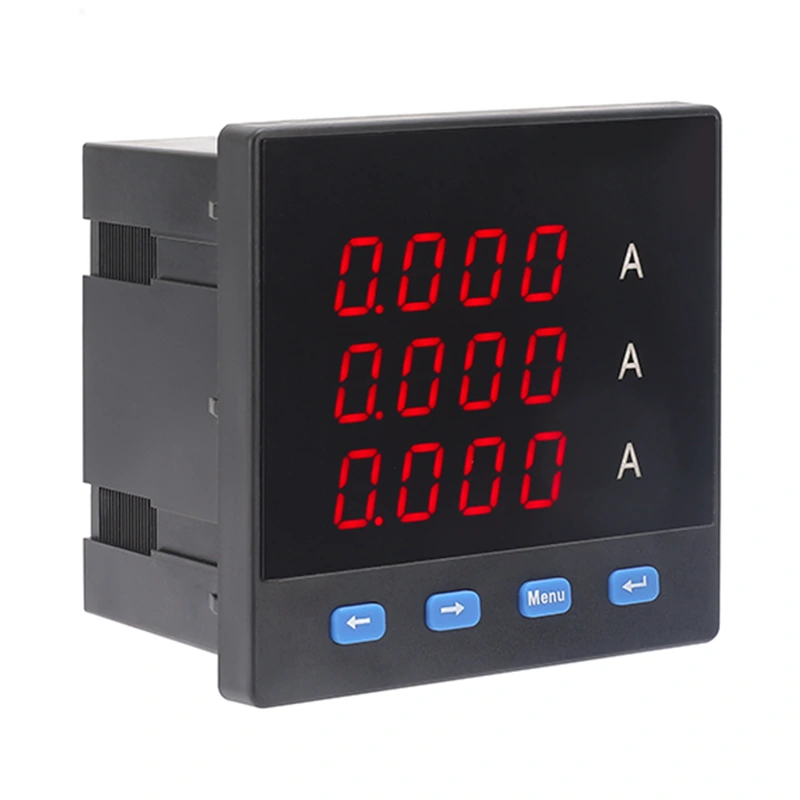

Ammètre triphasé

Les muniteurs triphasés sont des outils essentiels pour mesurer et surveiller avec précision les courants électriques dans les systèmes d'alimentation triphasés. Conçus pour fournir des lectures précises de l'écoulement de courant dans chaque phase, ces compteurs jouent un rôle crucial pour assurer le fonctionnement efficace et sûr des systèmes électriques industriels et commerciaux.

Dimensions de contour et de montage

Tailles d'installation de table (mm)

Données techniques générales

1. Alimentation de travail: AC220V ± 10% 50 / 60Hz

2. Consommation d'énergie: <1,5 W

3. Précision: RMS Mesure de 0,5% Grade

4. Environnement de travail: -10 ° C ~ 50 ° C

5. Environnement de stockage: -20 ° C ~ 75 ° C

6. Isolation:> 5mΩ

Aide à l'affichage

Description du mode d'affichage de l'ampère

• Lorsque la valeur d'affichage <10A, 3 décimales sont affichées, c'est-à-dire: x.xxx a

• Lorsque la valeur 10A≤display <100A, 2 décimales sont affichées, c'est-à-dire: xx.xx a

• Lorsque 100A ≤ Display Valeur <1000A, 1 décimal est affiché, c'est-à-dire: xxx.x A

• Lorsque 1000A a ≤ Displayed Value <10000A, aucune décimale n'est affichée, c'est-à-dire: xxxx A

• Lorsqu'il est affiché la valeur ≥10000a, l'indicateur KA s'allume et l'affichage se lit comme suit: xx.xx ka

Description du mode d'affichage du voltmètre

• Lorsque la valeur d'affichage <1kV, 1 décimale est affichée, c'est-à-dire: xxx.x v

• Lorsque 1kV ≤Display Valeur <10kV, aucune décimale n'est affichée, c'est-à-dire: xxxx V

• Lorsque 10kV ≤ Display Value <100kV, l'indicateur KA s'allume et l'affichage se lit comme suit: xx.xx kv

• Lorsque 100kV ≤ Displayed Value <1000KV, l'indicateur KA s'allume et l'affichage se lit comme suit: xxx.x kv

• Lorsqu'il est affiché la valeur ≥ 1000kv, l'indicateur KA s'allume et l'affichage se lit comme suit: xxxx kv

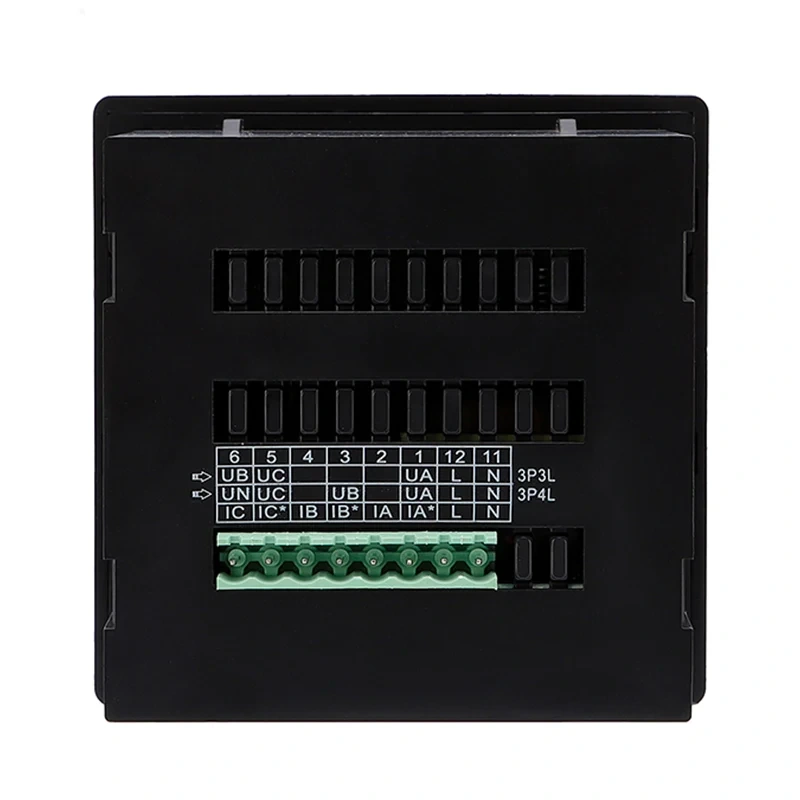

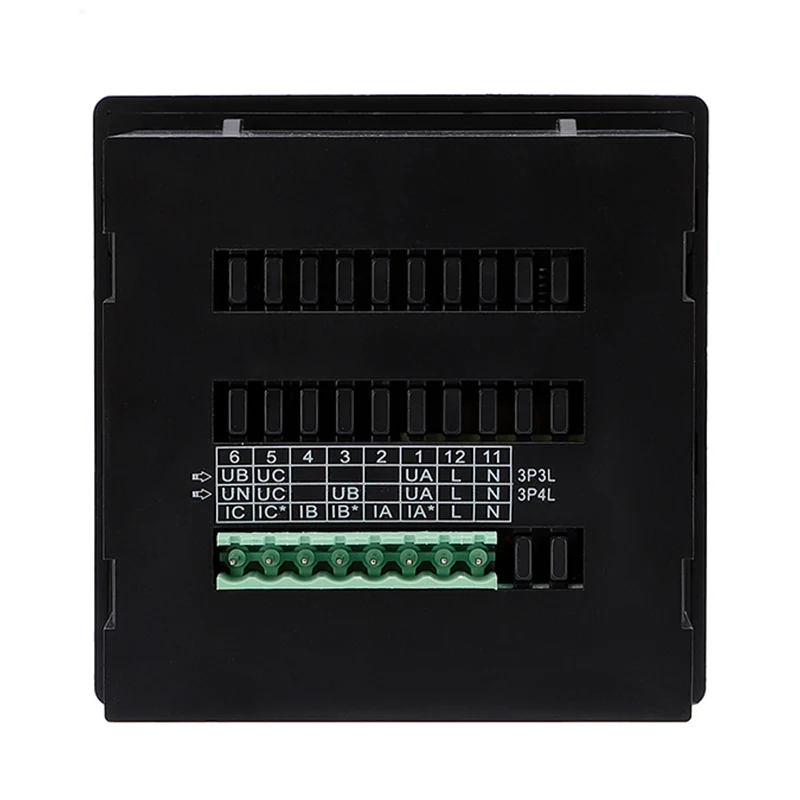

Schémas de câblage

Détails du produit
