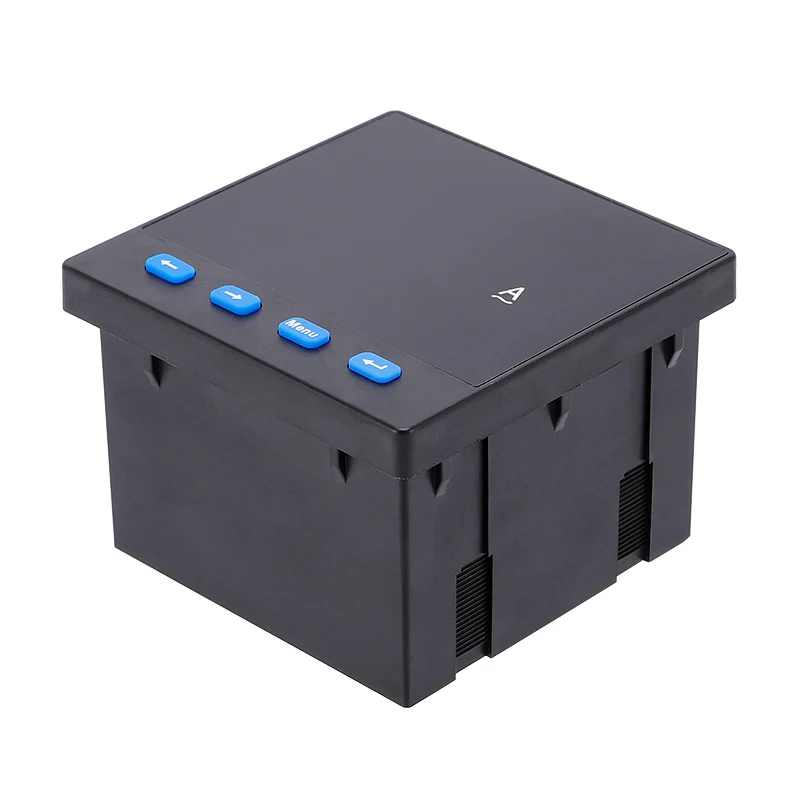

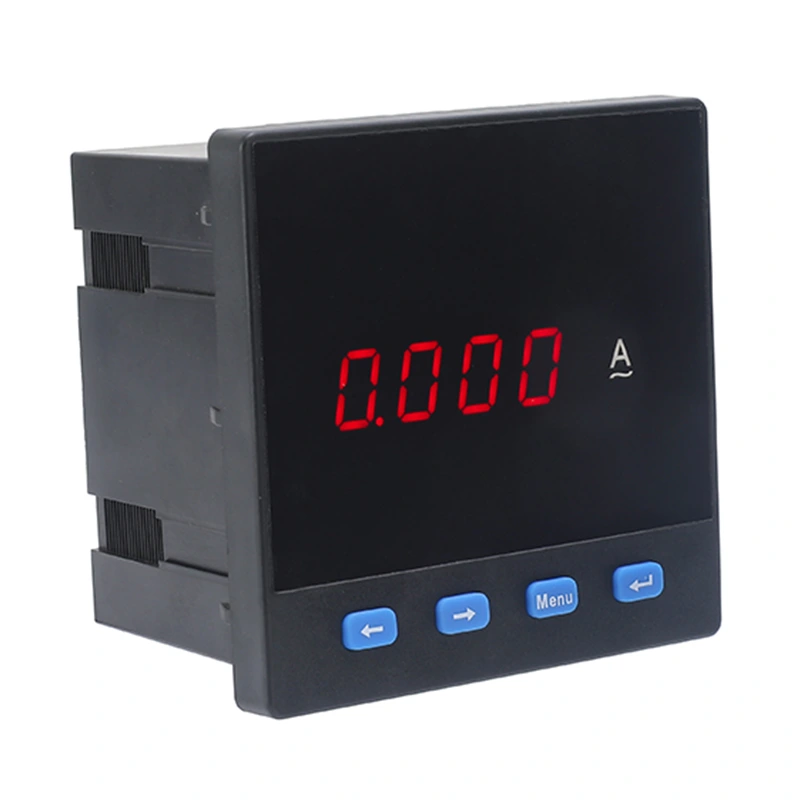

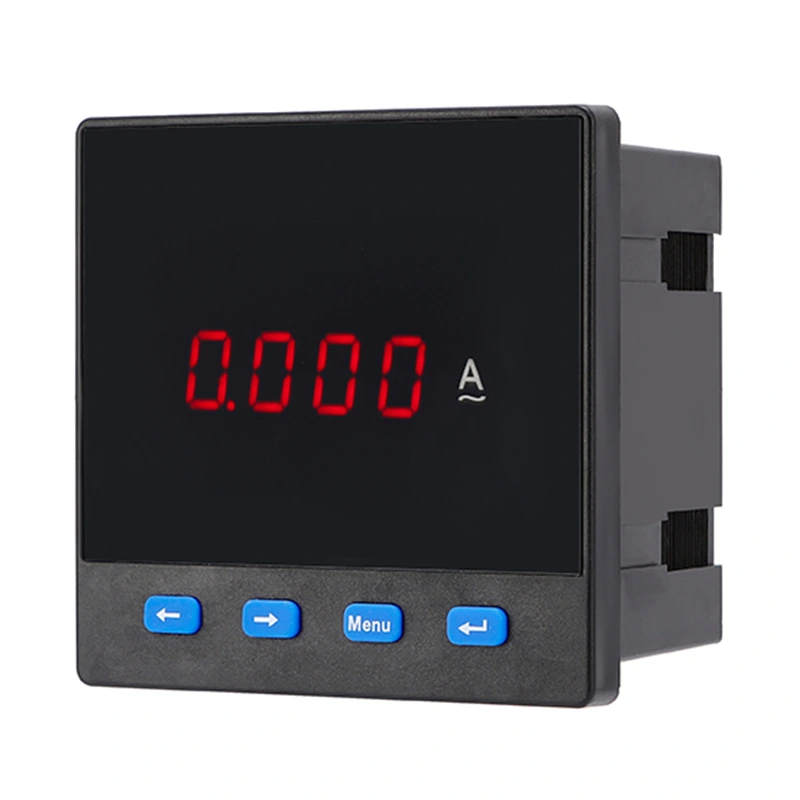

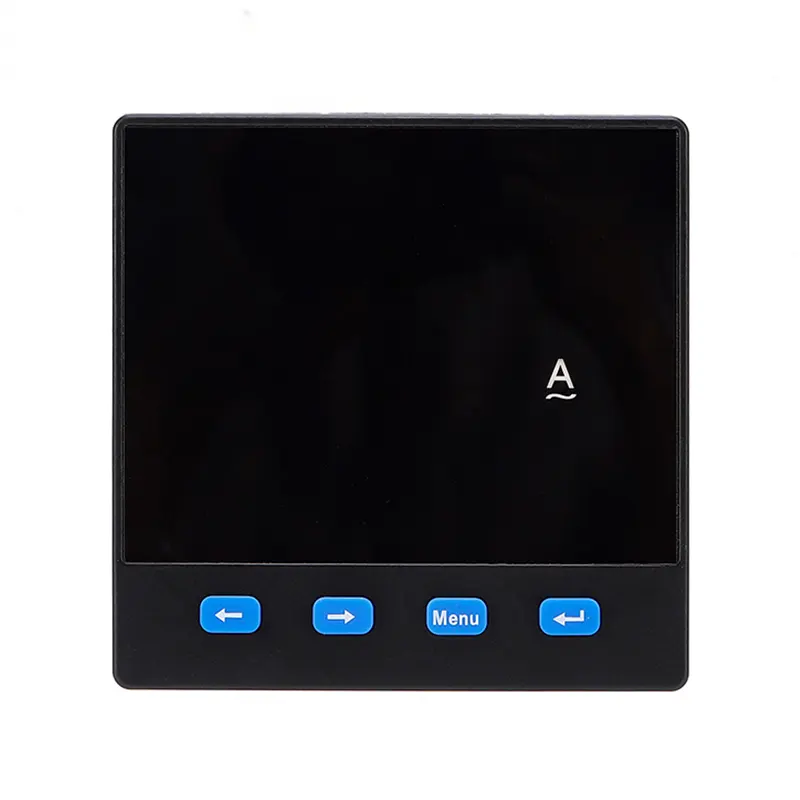

Ammètre monophasé

L'amètre monophasé est un instrument de précision conçu pour mesurer le courant électrique dans un circuit monophasé. Il est largement utilisé dans diverses applications industrielles et commerciales pour surveiller et contrôler le flux d'électricité. Avec sa conception compacte et sa haute précision, l'amètre monophasé fournit des mesures fiables et en temps réel pour une gestion efficace de la puissance.

Dimensions de contour et de montage

Tailles d'installation de table (mm)

Données techniques générales

1. Alimentation de travail: AC220V ± 10% 50 / 60Hz

2. Consommation d'énergie: <1,5 W

3. Précision: RMS Mesure de 0,5% Grade

4. Environnement de travail: -10 ° C ~ 50 ° C

5. Environnement de stockage: -20 ° C ~ 75 ° C

6. Isolation:> 5mΩ

Aide à l'affichage

Description du mode d'affichage de l'ampère

 Lorsque la valeur d'affichage <10A, 3 décimales sont affichées, c'est-à-dire: x.xxx a

 Lorsque 10A ≤ Display Value <100A, 2 décimales sont affichées, c'est-à-dire: xx.xx a

 Lorsqu'il est une valeur de 100a ≤ display <1000A, 1 décimal est affiché, c'est-à-dire: xxx.x a

Lors de la valeur de 1000A ≤ dédis <10000A, aucune décimale n'est affichée, c'est-à-dire: xxxx a

 Lorsqu'il est affiché la valeur ≥ 10000a, l'indicateur KA s'allume et l'affichage se lit comme suit: xx.xx ka

Description du mode d'affichage du voltmètre

Lors de la valeur d'affichage <1kV, 1 décimal est affiché, c'est-à-dire: xxx.x v

Lors de la valeur de 1kV ≤ Display <10kV, aucune décimale n'est affichée, c'est-à-dire: xxxx v

Lors de 10kV ≤ Display Valeur <100kV, l'indicateur KA s'allume et l'affichage se lit comme suit: xx.xx kv

Lors de 100kV ≤ Displayée de valeur <1000KV, l'indicateur KA s'allume et l'affichage se lit

 Lorsqu'il est affiché la valeur ≥ 1000kv, l'indicateur KA s'allume et l'affichage se lit comme suit: xxxx kv

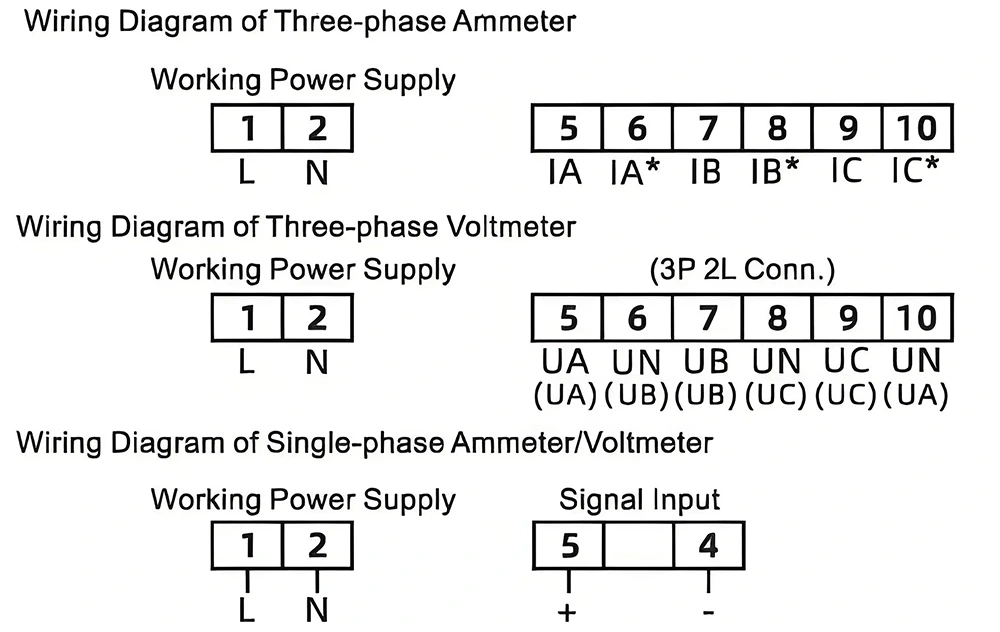

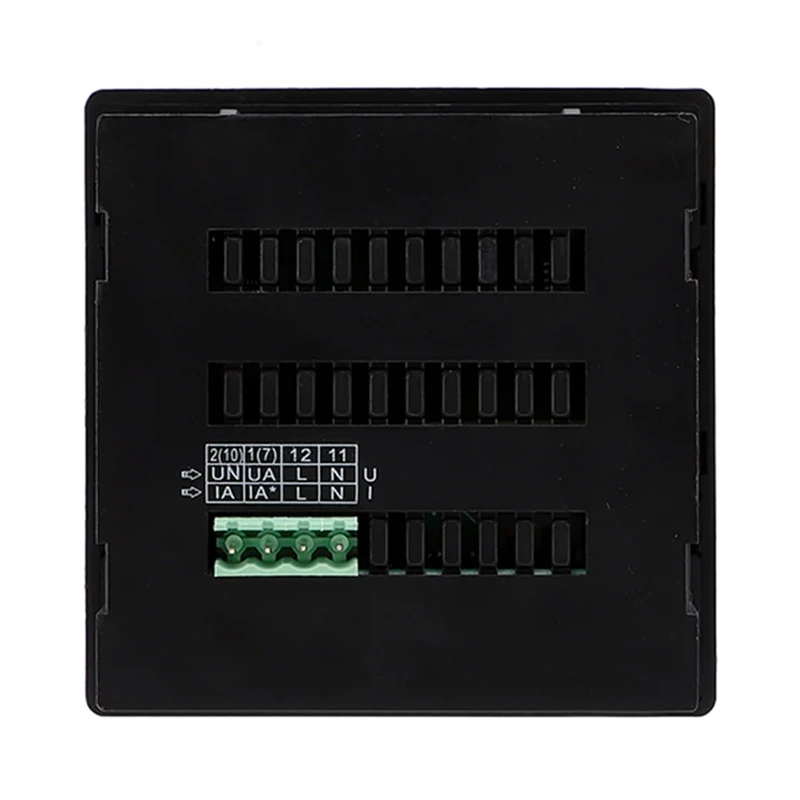

Schémas de câblage

Détails du produit
