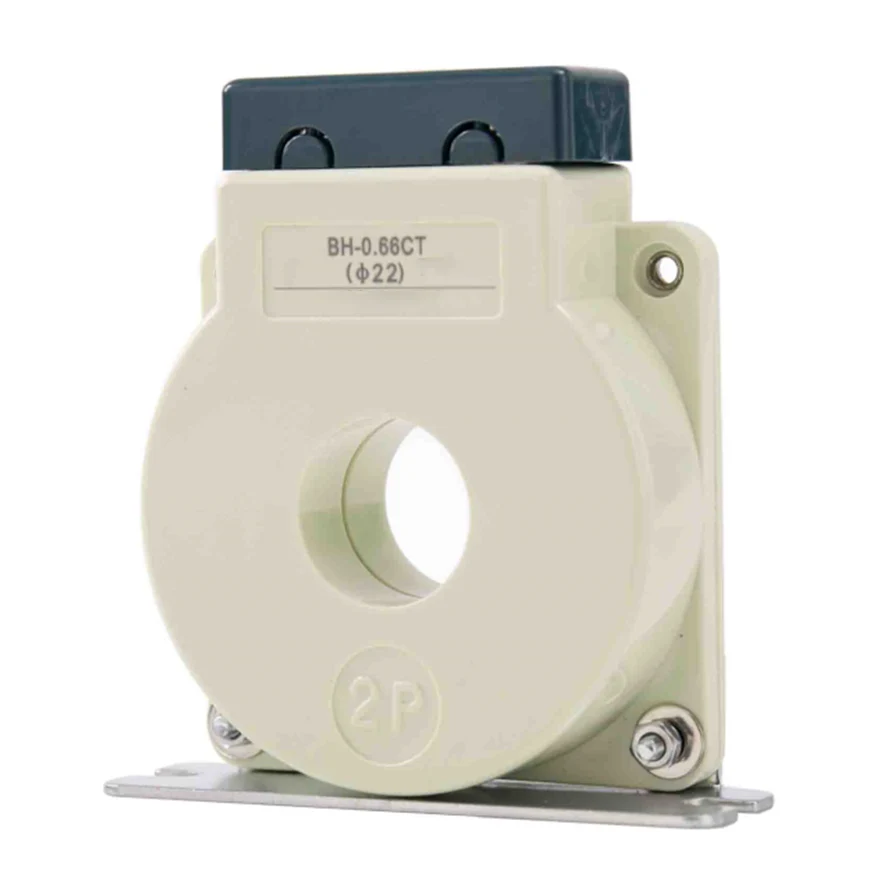

Les transformateurs de courant BH-0.66 Series V sont conçus pour une mesure et une surveillance précises du courant dans les systèmes électriques à basse tension. Ces transformateurs sont largement utilisés dans la gestion de l'énergie, la distribution d'énergie et les applications industrielles, garantissant des performances fiables et précises.
. Précision élevée: la série V BH-0.66 offre une précision de mesure exceptionnelle, répondant aux normes internationales pour les transformateurs actuels.
. Conception compacte: sa construction compacte et légère permet une installation facile dans des espaces limités.
. Large plage de courant: adapté à une large gamme de mesures actuelles, ce qui le rend polyvalent pour diverses applications.
. Construction durable: construite avec des matériaux de haute qualité, assurant une fiabilité à long terme et une résistance aux facteurs environnementaux.
. Conformité à la sécurité: se conforme aux normes de sécurité et de performance pertinentes, offrant une tranquillité d'esprit dans les applications critiques.
• Systèmes de gestion de l'énergie
• Réseaux de distribution d'énergie
• Automatisation industrielle
• Systèmes d'énergie renouvelable
Spécifications techniques:
• Tension nominale: 0,66 kV
• Fréquence: 50/60 Hz
• Classe de précision: 0,5, 1,0
• Niveau d'isolation: 3 kV
• Température de fonctionnement: -25 ° C à + 70 ° C

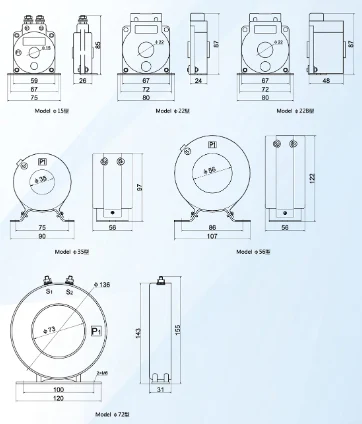

Fenêtre ronde, avec fenêtre Sixe de φ15 à T à TAIT
| Modèle | Dimension de contour (mm) | Dimension de fenêtre (mm) | Dimension instatanation (mm) | Méthode d'installation | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Modèle | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Diamètre du câble | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Classe de précision | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Courant primaire / secondaire Courant (a) |
Fardeau nominal (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
