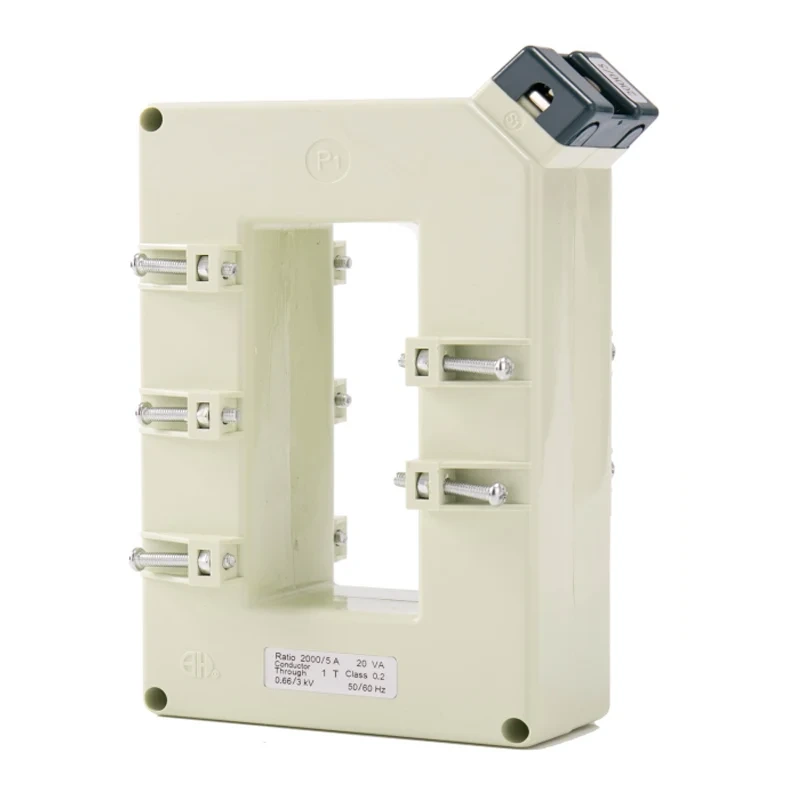

Les transformateurs de courant BH-0.66 Series G sont conçus pour répondre aux exigences exigeantes des systèmes électriques modernes, offrant une grande précision, une fiabilité et une durabilité. Ces transformateurs sont largement utilisés dans les applications de mesure, de protection et de contrôle de l'énergie dans diverses industries.
Mesure de haute précision:
Les transformateurs de courant BH-0.66 Series G fournissent une précision exceptionnelle, garantissant une mesure fiable du courant dans les systèmes basse et haute puissance.
Conception compacte et robuste:
Avec une conception compacte et légère, ces transformateurs sont faciles à installer et à intégrer dans les systèmes existants. La construction robuste assure des performances à long terme même dans des environnements difficiles.
Plage de courant large:
La série soutient un large éventail de courants primaires, ce qui le rend adapté à des applications diverses, des milieux résidentiels aux environnements industriels.
Sécurité et conformité:
Conformément aux normes internationales, les transformateurs de courant BH-0.66 Series G sont conçus en pensant à la sécurité, assurant un fonctionnement fiable et une protection contre les défauts électriques.
Applications polyvalentes:
Idéal pour une utilisation dans la mesure d'énergie, la surveillance de l'énergie et les relais de protection, ces transformateurs sont polyvalents et adaptables à divers systèmes électriques.
• Tension nominale: 0,66 kV
• Fréquence: 50/60 Hz
• Classe de précision: 0,2, 0,5, 1,0
• Range de courant primaire: jusqu'à 5000A
• Courant secondaire: 1A ou 5A
• Classe d'isolation: classe A ou classe B
• Options de montage: rail DIN, panneau ou montage à travers le trous
Applications:
• Systèmes de mesure et de facturation énergétiques
• Surveillance de la qualité de l'énergie
• Systèmes de protection et de contrôle
• Automatisation industrielle

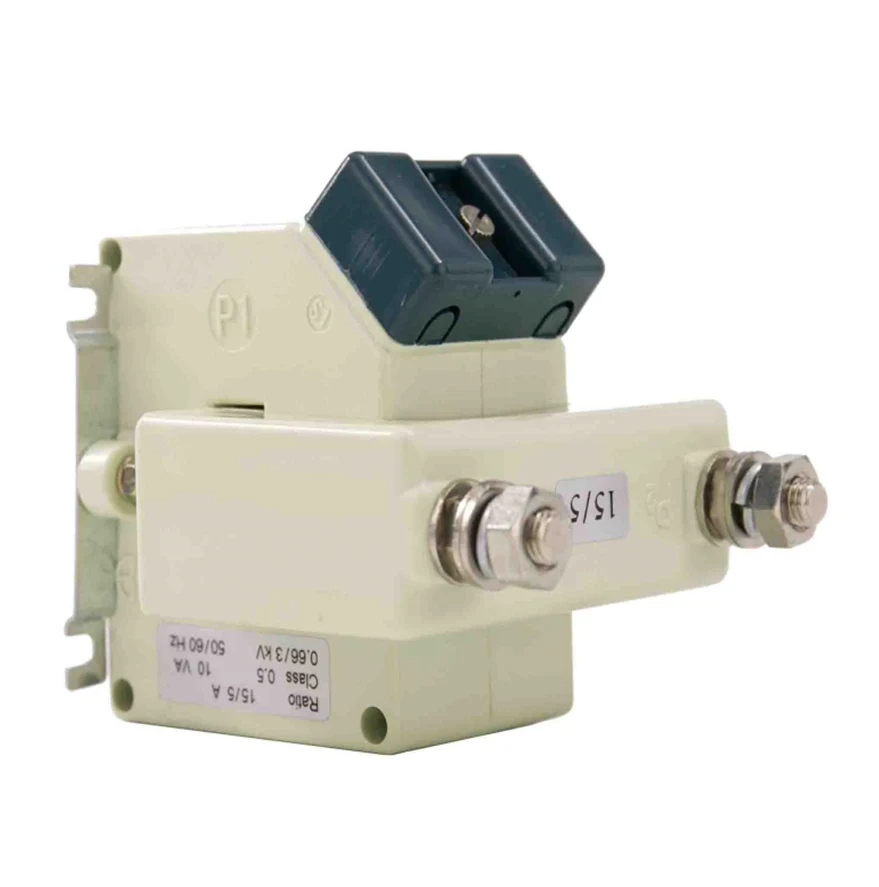

Type de connexion du fil. Utilisé principalement pour l'instrumentation et la mesure du courant inférieur à 400AMPS.

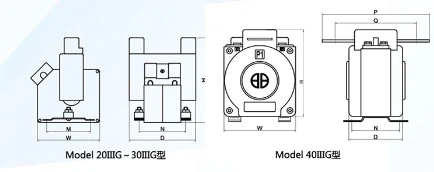

| Modèle | Dimension de contour (mm) | Dimersion irritant (MM) | Dimersion gagnante (mm) | Méthode d'installation | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 conseils | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100A | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300A | 180 | 145 | Φ13 | L | ||||||
| 400A | 190 | 150 | Φ13 | L | ||||||
| Modèle | 20 conseils | 30iiig | 40iiig | |
| Classe de précision | 0,5 1 | 0,2 0,5 | 02 0,5 | |
| Courant primaire / secondaire Courant (a) |
Fardeau nominal (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
