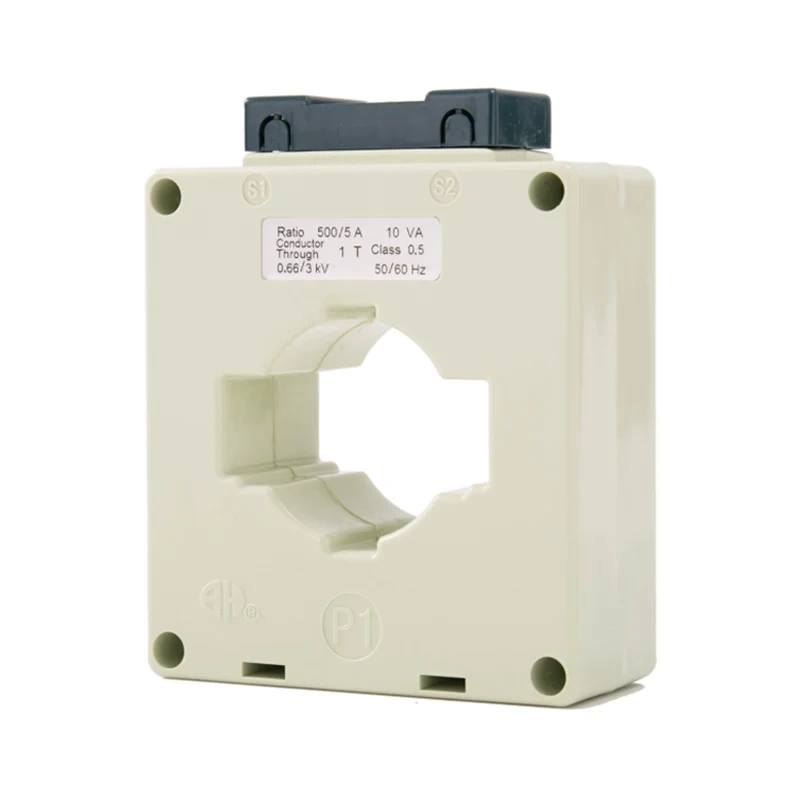

Les transformateurs de courant BH-0.66 Series I sont des instruments de précision conçus pour une mesure et une surveillance précises des courants électriques dans diverses applications industrielles. Ces transformateurs actuels sont construits avec des matériaux de haute qualité et des technologies avancées pour assurer des performances fiables et une durabilité à long terme.
. Précision élevée: les transformateurs de courant BH-0.66 Series I offrent une grande précision dans la mesure actuelle, ce qui les rend adaptés aux applications critiques où la précision est essentielle.
. Large plage d'applications: ces transformateurs actuels peuvent être utilisés dans un large éventail de paramètres industriels, notamment la distribution d'énergie, la gestion de l'énergie et la surveillance des équipements.
. Conception compacte: La conception compacte des transformateurs de courant BH-0.66 Series I permet une installation facile dans des espaces restreints sans compromettre les performances.
. Construction robuste: Conçue pour résister à des conditions de fonctionnement sévères, ces transformateurs actuels sont durables et fiables même dans des environnements difficiles.
. Intégration facile: les transformateurs de courant BH-0.66 Series I sont conçus pour une intégration facile dans les systèmes électriques existants, ce qui les rend idéaux pour la modernisation ou la mise à niveau de projets.
Forme rectangulaire avec fenêtre étale pour s'adapter à la barre de bus ainsi qu'à des applications à la main ou à des multicables.

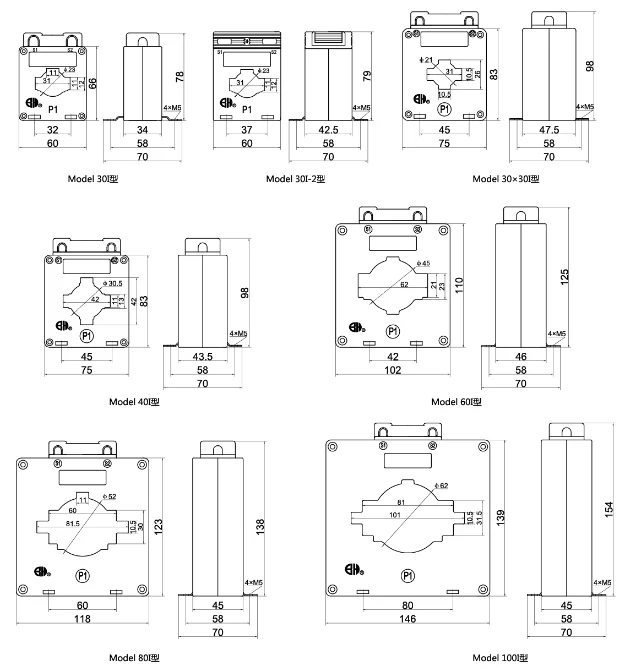

Modèle |

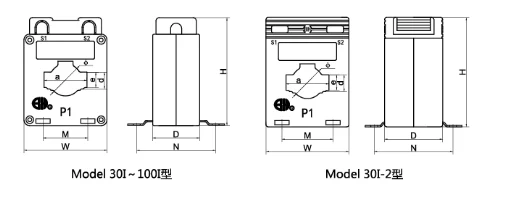

Dimension de contour (mm) | Dimension de fenêtre (mm) | Dimension d'installation (mm) | Méthode d'installation | ||||||||
W | H | D | a | e | d | Φ | A | B | ||||
M | N | M | N | |||||||||
30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | UN B c e |
30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | UN ÊTRE | |
40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
Modèle | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
Diamètre du câble | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
Max Bushar Taille / Qté | 30x10 / 1 | 30x10 / 1 | 40x10 / 1 | 60x10 / 1 60x6 / 1-2 |
80x10 / 1 60x10 / 1-2 |
100x10 / 1 80x10 / 1-2 |
30x10 / 1 | |
Classe de précision | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 s 0,5 1 | |
Courant primaire / secondaire Courant (a) |
Fardeau nominal (VA) | |||||||
15 | 5 | 25 (5) | 25 (4) | 2,5 (5) | ||||
20 | 25 (4) | 25 (3) | 2,5 (4) | |||||
25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
50 | 25 (2) | 2.5 | 2.5 (2) | |||||
60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
200 | 5 | 10 15 | 5 | 5 | 5 | |||
250 | 5 | 15 20 | 5 | 5 | 5 | |||
300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
500 | 10 | 5 10 | 10 | |||||
600 | 10 | 5 10 | 5 10 | |||||
750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
1000 | 15 20 | 15 20 | 15 20 | |||||
1200 (1250) | 20 | 20 | 20 | |||||
1500 | 20 | 20 | 20 | |||||
2000 | 20 | 20 | 20 | |||||
2500 | 30 | 30 | ||||||
3000 | 30 |
