Le compteur de puissance multifonctionnel est une sorte de mesure programmable, affichage, communication numérique.
Les compteurs de puissance multifonctionnels avec des fonctions tels que la communication et la transmission et la sortie d'impulsions d'alimentation peuvent effectuer une mesure de puissance, une mesure de puissance, l'affichage des données, la collecte et la transmission, et peuvent être largement utilisés dans l'automatisation des sous-nations, l'automatisation de la distribution de puissance des bâtiments intelligents et la mesure de l'énergie interne, la gestion et la gestion des entreprises. Évaluation. La précision de mesure est de 0,5, réalisant l'affichage du champ LED et l'interface de communication numérique Rs-485 distante, en utilisant le protocole de communication Modbus-RTU.
|

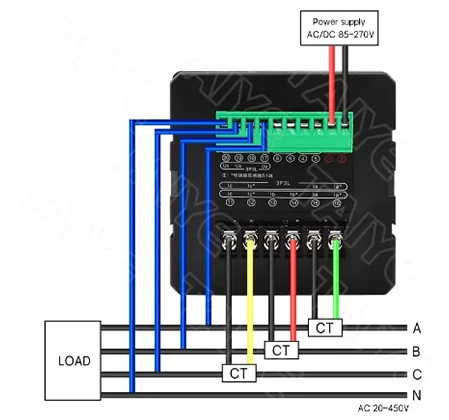

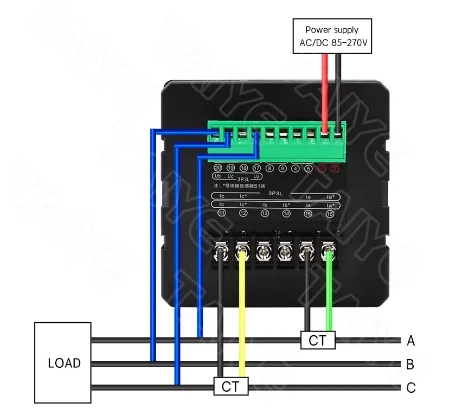

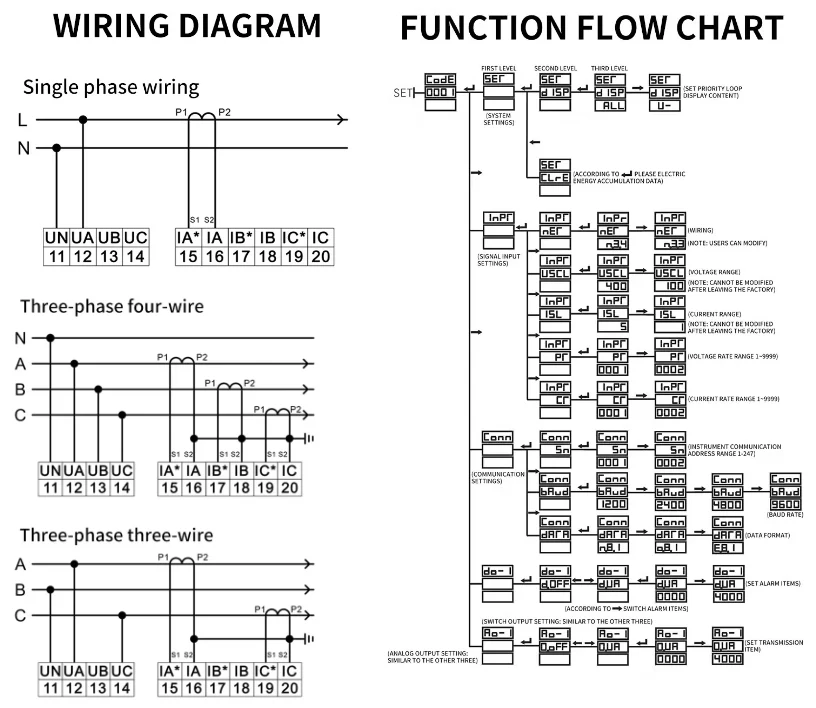

Câblage |
V33 en trois phases Y34 / trois phases V33 |
|
Gamme |
400 V / 100V |
|
Surcharge: |
continu: 1,2 fois, instantané: 2 fois |
|
Consommation d'énergie: |
<1va |
|
Gamme: |
5A / 1A |
|
Surcharge: |
continu: 1,2 fois, instantané: 2 fois |
|
Consommation d'énergie: |
<1va |
|
Fréquence: |
40 ~ 65Hz |
|
Alimentation: |
AC220V ou AC / DC80-270V |
|
Impulsion d'énergie électrique: |
Sortie de collecteur d'optocoupleur passif, largeur d'impulsion fixe 80 mètres ± 20% |
|
Communication: |
Interface de communication RS485, compartiment physique. Respectez le protocole international de Modbus-RTU standard. La vitesse de communication est de 1200 à 9600. Méthode de validité N81, E81, O81 |
|
Sortie analogique: |
0/4 ~ 20mA ou 0 ~ 5/30 VDC Sortie de transmission, réglage programmable des éléments de transmission et des valeurs correspondantes |
|
Sortie de relais: |
Sortie programmable Remote Control / Alarm Relay. Capacité 5A / 250VAC, 5A / 250VDC. Alimentation d'alarme programmable, entrée de commutation, entrée analogique ou mode de télécommande |
|
Commutateur de télémétrie: |
Mesure d'entrée du commutateur de télémétrie, entrée de contact sec passive, sortie d'alarme associée programmable |
|
Niveau de mesure: |
puissance (0,5), fréquence (± 0,1 Hz), énergie active (0,5 s), énergie réactive (1), entrée analogique (0,5) |
|

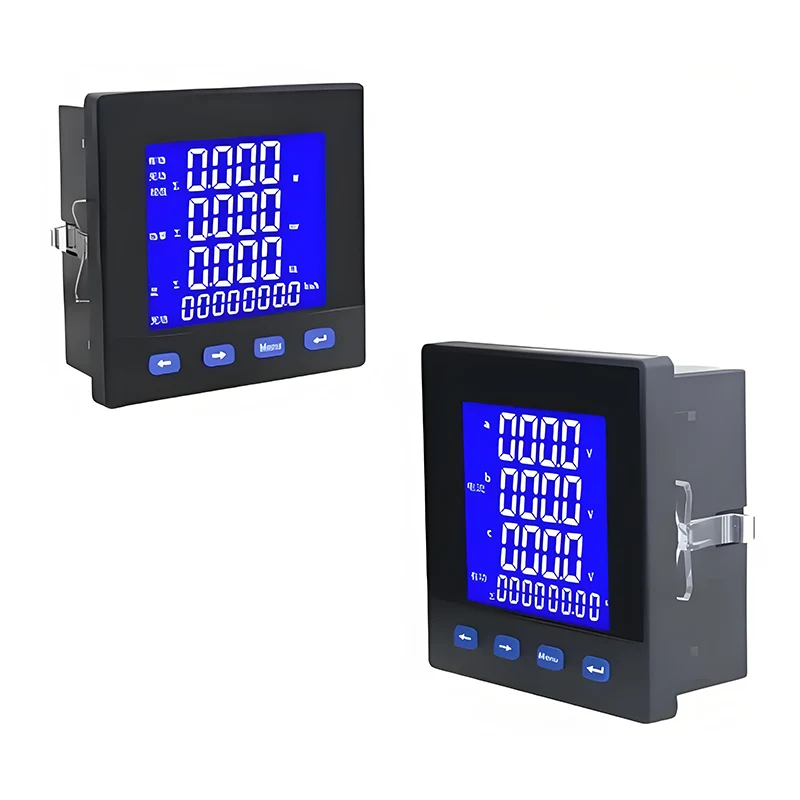

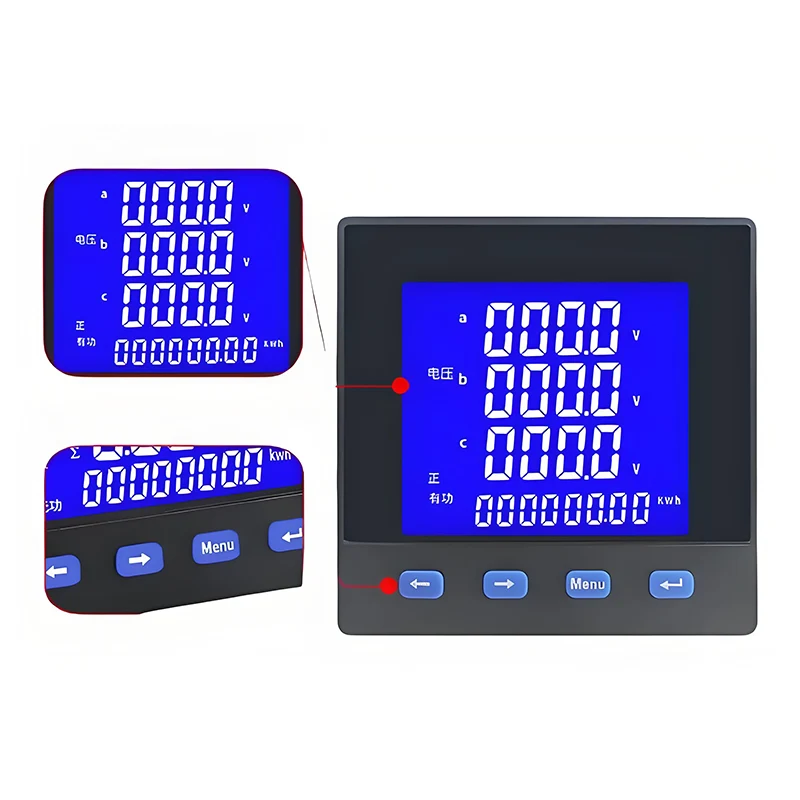

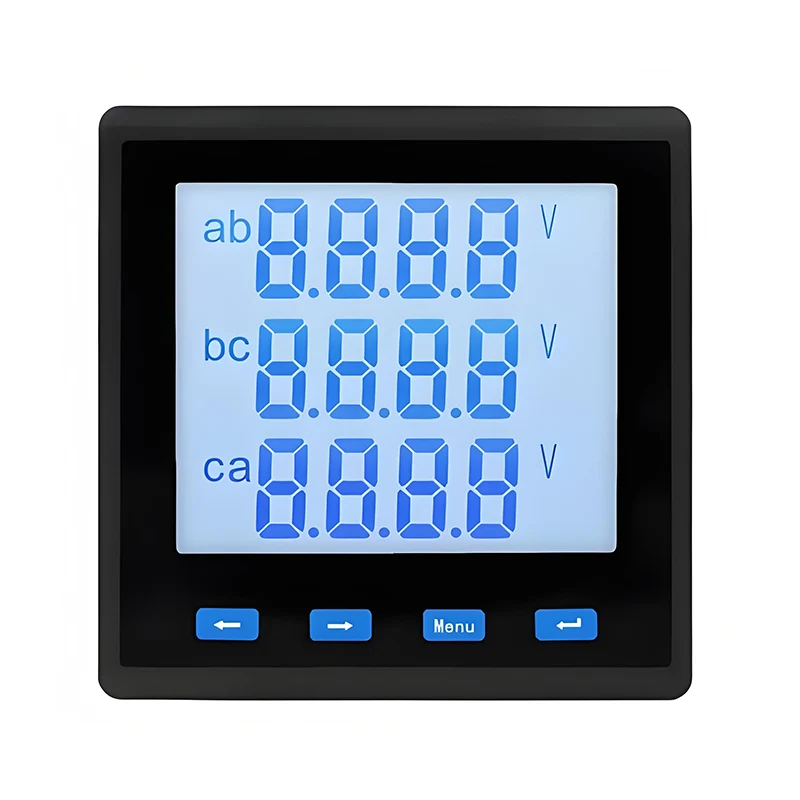

Mode d'affichage: |
LCD |
|
Température de travail: |
-10 ~ 50ºC |
| DIMENSIONS (Lxh) Unité (mm) |
Taille de l'ajustement de l'écran (Axb) Unité (mm) |
Taille de trou (Sxy) Unité (mm) |
TOTAL LONGUEUR (N) (mm) |
PROFONDEUR (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
